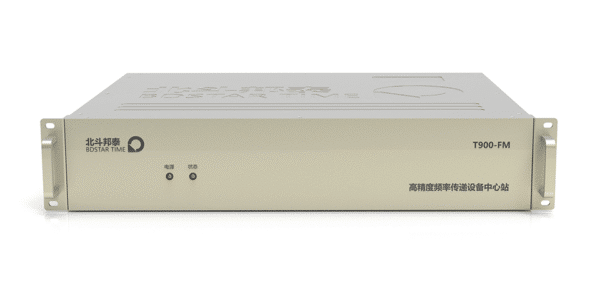

T900-F جهاز نقل التردد عالي الدقة بالألياف البصرية T900-F

بناء نواة نقل أساسية عالية الدقة لشبكات الترددات الزمنية المستقبلية

في مجال استكشاف الفضاء السحيق والعلوم الأساسية، توفر بيدو تكنولوجيا نقل ترددات الألياف الضوئية للمشاريع الوطنية الكبرى، بتردد استنساخ 1×10^-16@10000S

حلول نقل الترددات عالية الدقة

تعتمد معدات نقل الترددات عالية الدقة من الألياف الضوئية T900-F على نظام نقل الترددات عالي الدقة متعدد النقاط للشبكة من النوع الحلقي، والذي ينقسم إلى جزأين: المحطة المركزية والمحطة الطرفية. وتتألف المحطة المركزية لنقل التردد بشكل رئيسي من وحدة إلكترونية بصرية، ووحدة قياس وتعويض عالية الدقة، ووحدة واجهة التردد الزمني ووحدة معالجة المرشح البصري للحلقة. تتألف المحطة الطرفية لنقل التردد بشكل أساسي من وحدة إلكترونية بصرية، ووحدة قياس وتعويض عالية الدقة، ووحدة واجهة التردد الزمني ووحدة معالجة المرشح البصري. تحتاج المحطة المركزية للنظام فقط إلى إرسال إشارات التردد في الحلقة المغلقة وتعويض تذبذب الطور للوصلة بأكملها، دون الحاجة إلى تصميم تثبيت الطور للعقد الفردية، وتحتاج فقط إلى ضبط الطاقة الضوئية بغض النظر عما إذا كان هناك مستخدمون أكثر أو أقل في الشبكة، مما يحسن بشكل كبير من قابلية النظام للتوسع ويقلل من صعوبة الصيانة. يكون التردد النسبي لإشارة التردد المستنسخة مستقرًا 3×10^-14@1S، 1×10^>16@10000S.

يمكن تطبيقه في العلوم الأساسية واستكشاف الفضاء السحيق والمعدات الحديثة ذات التقنية العالية وغيرها من المجالات.

الميزات الرئيسية

استنادًا إلى بنية الشبكة الحلقية ذات الحلقة المغلقة، يتميز هذا الجهاز بمزايا الدقة العالية والتوسع القوي والصيانة المنخفضة، وهو مناسب للبحث العلمي واستكشاف الفضاء السحيق والمعدات المتطورة وغيرها من المجالات. فيما يلي الميزات الرئيسية:

نقل مستقر: ثبات التردد حتى 3×10¹-¹⁴@1 ثانية، 1×10¹-¹⁶@10,000 ثانية لتلبية احتياجات البحث العلمي على مستوى 10¹⁷
قابلية توسع عالية: تعويض موحد لتذبذب طور جميع الوصلات في المحطة المركزية، ووصول مرن للعقدة، وصيانة مريحة
تعويض الدقة: دقة تعويض القياس تصل إلى 0.01 ثانية، وأرضية تشويش ممتازة
ضوضاء طور ممتازة: ضوضاء طور إشارة التردد أفضل من -145 ديسيبل سي/هرتز@1 كيلو هرتز
خرج متعدد الإشارات: يخرج الجهاز إشارتين بتردد 100 ميجاهرتز وإشارتين بتردد 1 جيجاهرتز.

سيناريو التطبيق

نظام الدعم الأرضي لاستكشاف الفضاء السحيق (DSEGS)

في بعثات الفضاء السحيق مثل استكشاف القمر واستكشاف الحرائق وترحيل المحطات الفضائية، تحتاج شبكة المحطة الأرضية إلى تحقيق اتساق التردد بين محطات القياس والتحكم المتعددة. وتتمتع معدات نقل الترددات عالية الدقة للشبكة الحلقية بأداء ثبات أفضل من 10¹⁶⁶ @ 10⁴ ثانية، مما يضمن أن مصدر التردد للوصلة الأرضية يحافظ على اتساق الطور لفترة طويلة، وهو الدعم الأساسي للجزء الأرضي من استكشاف الفضاء السحيق.

أنظمة القياس والتحكم الدقيقة للمنشآت العلمية الكبيرة

تتطلب مسرعات الجسيمات والتلسكوبات المصفوفة وتجارب الفيزياء الكمية وغيرها من الأجهزة العلمية الكبيرة ثباتًا عالي التردد للغاية. ومن خلال هيكل شبكة الألياف الضوئية الحلقية، يمكن لهذه المعدات أن تحقق خرج تردد متناسق الطور بيكو ثانية في محطات متعددة، مما يوفر دعمًا موثوقًا لأخذ العينات المتزامنة متعددة القنوات والتحكم الدقيق في التجارب.

ضمان التآزر بين التردد الزمني لنظام الدفاع والتردد الزمني

في نظام الاتصالات، ونظام الرادار، والملاحة والتوجيه وغيرها من المعدات الأساسية في الحرب الحديثة، يعتبر اتساق التردد الزمني هو الأساس لضمان التنسيق القتالي. ويوفر النظام تصميمًا مضادًا للتشويش ومنخفض الضوضاء والتعويض المركزي، ويتكيف مع متطلبات النشر متعدد العقد ومتطلبات التشغيل عالية الكثافة لفئة الدفاع، ويلبي متطلبات توزيع التردد الصارمة على مستوى النظام.

إنشاء الوصلات الأساسية للتوقيت الوطني

بالنسبة للبنية التحتية الوطنية للتوقيت، تدعم هذه المعدات نقل التردد على مسافة 50 كم من الألياف الضوئية، وتعتمد هيكلية التعويض الذاتي للشبكة الحلقية، وتضمن إمكانية الوصول إلى العقد بشكل ديناميكي وتوسيعها بمرونة، وتحقق مزامنة الترددات عالية الدقة بين المركز الوطني للتوقيت والوحدات على جميع المستويات، وهي معدات العقدة الرئيسية لبناء نظام توقيت يمكن التحكم فيه وموثوق به.

مؤشرات الأداء

خصائص المنتج	اسم المواصفات	معلمات المؤشر
معدات نقل الألياف الضوئية ذات التردد الزمني الضوئي (محطات الإرسال)	مدخلات التردد	10 ميجا هرتز/100 ميجا هرتز (موجة جيبية)
	مدخلات النبض	1PPS (3.3 ~ 5 فولت)
معدات إرسال الألياف الضوئية ذات التردد الزمني الضوئي (محطات استقبال)	خرج التردد اللاسلكي	10 ميجا هرتز، 100 ميجا هرتز (موجة جيبية)
	خرج النبض	1PPS (3.3 ~ 5 فولت)
عدم اليقين في التردد الإضافي للإرسال	10 ميجا هرتز	3 إي -14/ثانية، 5 إي -17/اليوم
	100 ميجا هرتز	1E-14/ثانية، 1E-17/اليوم
نقل ضوضاء الطور الإضافية	10 ميجا هرتز	≤-120 ديسيبل سي/هرتز عند 1 هرتز
	100 ميجا هرتز	≤-100 ديسيبل سي/هرتز@1 هرتز
التحكم	رقم الطريق (على سبيل المثال عدد الطرق)	1 طريقة
	الموصلات	RJ45
جهاز إرسال واستقبال ألياف ضوئية	رقم الطريق (على سبيل المثال عدد الطرق)	1 طريقة
	الطول الموجي	1550 نانومتر
	الموصل	شفة FC
وقت القفل التلقائي	الالتقاط التلقائي	≤3 دقائق
جهد الإمداد	جهد الإمداد	220 ~ 240 فولت تيار متردد
	إهدار الطاقة	≤100W
إدارة المراقبة	واجهة الإدارة	منفذ الشبكة
متطلبات درجة الحرارة	درجة حرارة التشغيل	0 درجة مئوية ° 0 درجة مئوية ° °° 0 ° درجة مئوية
	درجة حرارة التخزين	-40 درجة مئوية → +70 درجة مئوية
	الرطوبة النسبية	≤85% بدون تكاثف (ظروف التشغيل)
الحالة الخارجية	الأحجام	هيكل مقاس 19 بوصة 2U بوصة 2U بوصة
