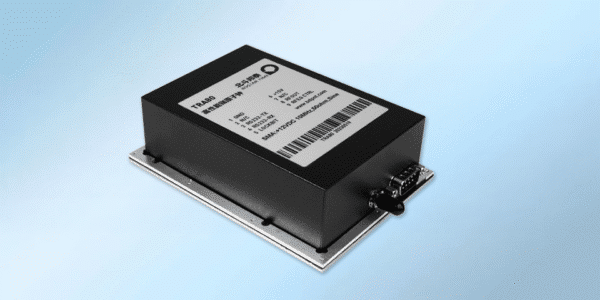

ساعة TRA80 روبيديوم عالية الأداء TRA80
ساعة TRA80 روبيديوم عالية الأداء TRA80
TRA80 هي ساعة ذرية من الروبيديوم عالية الأداء وفعالة من حيث التكلفة وذات ثبات عالٍ وضوضاء منخفضة الطور ومعدل تقادم منخفض ومعامل درجة حرارة منخفض، وتدعم ترويض 1PPS ومعايرة 10 ميجاهرتز، مع اختبار ذاتي للتردد ومعايرة تلقائية. وهي مناسبة لمعايير قياس التردد الزمني، والفضاء، وقياس الطائرات والتحكم فيها، والاتصالات، وعلم الفلك، والأرصاد الجوية، والبث المتزامن، والتلفزيون الرقمي، وشبكة التردد الواحد، والاكتساب المتزامن وغيرها من السيناريوهات.
ساعة TRA80 روبيديوم عالية الأداء TRA80
TRA80 هي ساعة ذرية من الروبيديوم عالية الأداء وفعالة من حيث التكلفة وذات ثبات عالٍ وضوضاء منخفضة الطور ومعدل تقادم منخفض ومعامل درجة حرارة منخفض، وتدعم ترويض 1PPS ومعايرة 10 ميجاهرتز، مع اختبار ذاتي للتردد ومعايرة تلقائية. وهي مناسبة لمعايير قياس التردد الزمني، والفضاء، وقياس الطائرات والتحكم فيها، والاتصالات، وعلم الفلك، والأرصاد الجوية، والبث المتزامن، والتلفزيون الرقمي، وشبكة التردد الواحد، والاكتساب المتزامن وغيرها من السيناريوهات.
الخصائص الرئيسية
- نطاق درجة حرارة التشغيل -30 درجة مئوية ~ +65 درجة مئوية
- ثبات قصير الأجل أفضل من 5E-12/1s
- طاقة مستقرة في درجة حرارة الغرفة ≤ 15 وات
- فعالة من حيث التكلفة، ومعدل تقادم منخفض، ومعاملات درجة حرارة وتردد منخفضة
- ثبات التردد العالي، 1.5E-12/10s نموذجي
- تشويش طور منخفض، نموذجي -135 ديسيبل سي/هرتز عند 10 هرتز
- يقبل ترويض 1PPS ومعايرة 10 ميجاهرتز
الخصائص الرئيسية
| عناصر الاختبار | المتطلب الأساسي | المؤشرات الفنية |
|---|---|---|
| تردد الإخراج | 10 ميجاهرتز، موجة جيبية 1x (50Ω، ≥7 ديسيبل ميلي واط) | |
| دقة المصنع | ≤±5×10-¹¹¹ | |
| التحكم في التردد | التحكم في الجهد | 0 ~ 5 فولت، المدى الإجمالي إلى ± 1.5 × 10 × 10 ⁹ |
| تعديل الأوامر | نطاق ضبط سلس لا يقل عن ± 1 × 10 ⁶ على الأقل، دقة 6.81 × 10 ¹³ | |
| وقت القفل | درجة الحرارة الداخلية | ≤5 دقائق |
| 100s | ≤1×10-¹² | |
| 1 كيلو هرتز | ≤-160dBc/هرتز | |
| 10 هرتز | ≤-125dBc/هرتز | |
| 10s | ≤3 x 10-¹² | |
| 100 هرتز | ≤-150 ديسيبل سي/هرتز | |
| ضوضاء الطور | 1 هرتز | ≤-90 ديسيبل ج/هرتز |
| 10 كيلو هرتز | ≤-160dBc/هرتز | |
| ثبات التردد | 1s | ≤5×10-¹² |
| معدل انجراف التردد | المعيار | ± 2 × 10-¹²/يوم، ± 5 × 10-¹/شهر |
| معدل انجراف التردد | FD10 | ± 1 × 10 × 10 ¹²/يوم، ± 3 × 10 × 10 ¹¹¹/شهر |
| معدل انجراف التردد | FD5 | ± 5 × 10-¹²/يوم، ± 1 × 10-¹/شهر |
| تكرار التردد | التبديل على مدار 24 ساعة | ±2 x 10-¹¹ |
| سلوك درجة الحرارة | TC3 | ≤3 x 10-¹⁰ |
| سلوك درجة الحرارة | TC1 | ≤1×10-¹⁰ |
| سلوك درجة الحرارة | TC0.5 | ≤5 x 10-¹¹ |
| التوافقي (موجة بتردد مضاعف صحيح للموجة الأساسية) | التوافقيات ≤ -30 ديسيبلc، التوافقيات الزائفة ≤ -80 ديسيبلc | |
| درجة حرارة التشغيل | درجة حرارة اللوحة الأساسية | -30 درجة مئوية إلى +65 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | |
| مزود الطاقة ±4% | ± 12 فولت ~ ± 15 فولت أو ± 24 فولت | |
| الطاقة (الإخراج) | التسخين المسبق | ≤45W |
| مستقر +25 درجة مئوية | ≤15W | |
| حجم الجسم | 116 مم × 79 مم × 38 مم | |
| حجم اللوحة الأساسية | 127 مم × 93 مم | |
| الأوزان | <500g | |
| 1PPS مدخلات 1PPS | +3 فولت ~ +5 فولت TTL، الارتعاش 100 نانومتر | |
| 1PPS الإخراج | الحافة الصاعدة / الحافة الهابطة: <10 نانومترات، عرض النبضة: 1us ~ 9999 مللي ثانية | |
| ترويض الدقة | 24 ساعة بعد المزامنة | ترويض النبض: ± 50 ثانية، دقة التوقيت: <1us@24 ساعة، دقة التردد: <1×10 ¹²@24 ساعة |
ضجيج الطور النموذجي
استقرار التردد نموذجي
