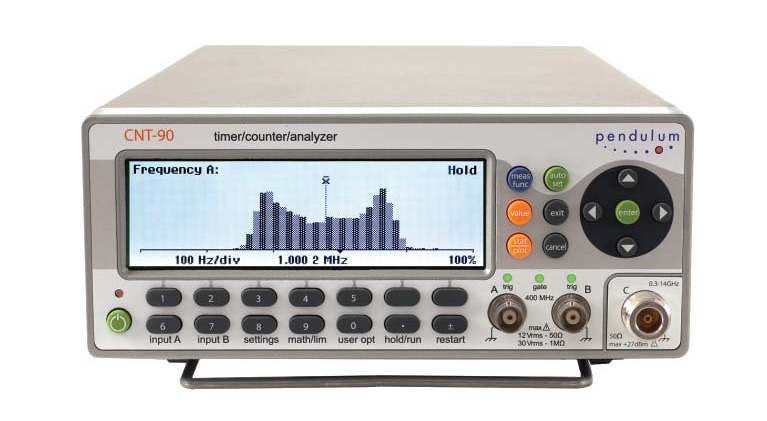

产品描述CNT-90 计数器/时间间隔测试仪/分析仪是测量，分析和校准过程中性能卓越的优秀工具，CNT-90 的测量对象既可以是频率，也可以是时间间隔，还可以是相位。当仪器与内部750k 数据存储器进行通讯时，测量速度高达250000 次测量/秒，并且CNT-90 的时间间隔测量分辨率可达100ps，因此CNT-90 是一台高性能的频率计数器。CNT-90价格便宜，便于使用，仪器不仅提供图形显示功能，还非常方便用户对测量进行控制。 世界一流的性能
与市场上的其它品牌频率计数器产品相比，CNT-90 计数器/时间间隔测试仪/分析仪拥有以下世界领先的卓越性能特点
● 测量速度快：在组测量模式（block mode）下，经GPIB/USB 接口的测量结果传输速度高达5k 次测量/秒。如此高的测量结果传输速度将大大提高用户测试系统的吞吐率，节省用户90%的测试时间，从而节约客户资金。
● 高分辨率：高分辨率对于产品的生产测试和研究开发是必不可少的一项指标。CNT-90 可以满足客户的需求，因为其拥有100ps 单次测量时间分辨率和12 位/秒的频率测量分辨率。测量结果最多可以达到14 位显示。
● 调制域分析：通过与750k 的内部存储器以250k/秒的测量速度进行通讯，被测信号的快速的频率变化将会被实时捕捉。利用可选的Time View 调制域分析软件，CNT-90 可以转变成一台高性能的调制域分析仪。
● 较广的频率范围：20GHz 的频率测量范围可以满足绝大多数微波信号的测量需求，包括连续波和短脉冲串测量。用户无需额外花钱再去购买一台微波频率计。
CNT-90 技术指标：测量功能
所有的测量都用一个大的主参数值和一些小的辅助参数值（分辨率较低）显示，某些测量只能作为辅助参数被读取。
频率A，B，C
范围：
输入 A，B： 0.002Hz ~ 400MHz
输入C（选件）： 到3，8，14 或者20GHz
分辨率： 12 位数字，1s 测量时间（普通模式）
辅助参数： Vmax，Vmin ,Vp-p
脉冲串频率A，B，C（选件10 和14/14B）
在没有外部控制信号并拥有可选择的起始待命延迟的情况下，重复脉冲串信号的载波频率和脉冲重复频率（PRF）均可以被测量。
功能： 短脉冲串中的频率（Hz）
PRF（Hz）
范围：输入A，B，C： 参看频率技术指标。
短脉冲串的最小持续时间（通道A 和B）：最低为40ns（高于160MHz 时为80ns）
短脉冲串的最少脉冲数：
输入 A 或B： 3（高于160MHz 时为6）
输入C： 3×预定标因子
PRF 范围： 0.5Hz 到1MHz
起动延迟： 10ns ~ 2s，10ns 分辨率
辅助参数： PRF
周期A，B，C
模式： 单次模式，取平均模式
范围：
输入 A，B： 3.3ns ~ 1000s（单次，取平均）
输入C（选件）： 10ns ~ 330,125,70 或者50ps
分辨率： 100ps（单次）；12 位/秒（取平均）
辅助参数： Vmax，Vmin ,Vp-p
比值A/B，B/A，C/A，C/B
范围： （10−9 ）到1011
输入频率：
输入 A，B： 0.1Hz 到200MHz
输入C（选件）： 到3，8，14 或者20GHz
辅助参数： 频率1 和频率2
时间间隔A-B，B-A，A-A，B-B
范围：
正常计算： 0ns ~ +106 s
灵巧计算： −106 ~ +106 s
分辨率： 100ps（单次）
最小脉冲宽度： 1.6ns
频率范围： 直到160MHz
灵巧计算： 用来确定符号的灵巧时间间隔测量（A 在B 之前或者A 在B 之后）
正脉冲宽度和负脉冲宽度A，B
范围： 2.3ns ~ 106 s
最小脉冲宽度： 2.3ns
辅助参数： Vmax，Vmin ,Vp-p
上升和下降时间A，B
范围： 1.5ns ~ 106 s
触发电平： 信号幅度的10%和90%
最小脉冲宽度： 1.6ns
辅助参数： 转换速率，Vmax，Vmin
正占空因数和负占空因数A，B
范围： 0.000001 ~ 0.999999
频率范围： 0.1Hz ~ 400MHz
辅助参数： 周期，脉冲宽度
A 相对于B 的相位，B 相对于A 的相位
范围： -180 度 ~ +360 度
分辨率： 单次周期：10KHz 以下为0.001 度，高于10MHz 时下降到1 度。分辨率可以通过取平均（统计方法）来加以改善。
频率范围： 直到160MHz
辅助参数： 频率A，Va/Vb（dB）
Vmax, Vmin, Vp-p A, B
范围: -50V ~ +50V, -5V ~ +5V
范围是受到最大安全输入电压技术指标的限制的。（参见输入A，B 技术指标）
频率范围： DC，1Hz ~ 400MHz
模式： Vmax，Vmin ,Vp-p
分辨率： 3mV
不确定度（5V 量程，标准状况下）：
DC，1Hz ~ 1kHz: 1%+15 mV
1KHz ~ 20MHz: 3%+15 mV
20 ~ 100MHz: 10%+15 mV
100 ~ 400MHz: 30%+15 mV
辅助参数： Vmax，Vmin ,Vp-p
时间标记A，B，C
输入A 或B 上的原始时间标记数据连同脉冲计数可以通过GPIB 或USB 存取。
最大采样速率： 参见GPIB 技术指标
最大频率： 160MHz
时间标记分辨率： 100ps
输入与输出技术指标
输入 A 和B
频率范围：
直流耦合 DC ~ 400MHz
交流耦合 10Hz ~ 400MHz
阻抗： 1MΩ // 20pF 或50Ω（VSWR≤2：1）
触发沿： 正向或者负向
最大通道定时差别： 500ps
灵敏度：
DC ~ 200MHz: 15 mVrms
200 ~ 400MHz: 25 mVrms
衰减： ×1，×10
动态范围（×1）： 在±5V 窗口内为30mVp-p ~ 10Vp-p
触发电平： 在显示器上读出
分辨率： 3 mV
不确定度（×1）: ±（15 mV+触发电平的1%）
自动（AUTO）触发电平：触发电平自动设定到输入信号幅度的50%处（上升/下降时间测量时设定在输入信号幅度的10%和90%处）
自动（AUTO）滞后：
时间： 最小滞后窗口（滞后补偿）
频率： 输入信号幅度的1/3
模拟降噪滤波器： 额定100KHz , RC 型
数字低通滤波器： 1Hz ~ 50MHz 截止频率
最大安全电压：
1 MΩ： 440Hz 以下为350V（DC+ACpk）,在1 MHz 处下降到12Vrms（×1）
50Ω： 12Vrms
连接器： BNC
输入C（选件10）
工作输入电压范围：
100 ~ 300MHz: 20 mVrms ~ 12Vrms
0.3 ~ 2.5GHz: 10 mVrms ~ 12Vrms
2.5 ~ 2.7GHz： 20 mVrms ~ 12Vrms
2.7 ~ 3.0GHz： 40 mVrms ~12Vrms
预定标因子： 16
阻抗： 50Ω 标称值 VSWR＜2.5：1
最大安全电压： 12Vrms，pin 二极管保护
连接器： N 型（阴）
输入 C（选件13）
工作输入电压范围：
200 ~ 300MHz: 40 mVrms ~ 7Vrms （典型值）
300 ~ 500MHz: 20 mVrms ~ 7Vrms
0.5 ~ 3.0GHz: 10 mVrms ~ 7Vrms
3.0 ~ 4.5GHz： 20 mVrms ~ 7Vrms
4.5 ~ 6.0GHz： 40 mVrms ~ 7Vrms
6.0 ~ 8GHz： 80 mVrms ~ 7Vrms
预定标因子： 256
阻抗： 50Ω 标称值 VSWR＜2.5：1
最大安全电压： 7Vrms
连接器： N 型（阴）
输入C（选件14 和14B）
频率范围： 0.2 ~ 14GHz （选件14）
0.25 ~ 20GHz （选件14B）
工作输入电压范围：
250 ~ 500MHz: -21 ~ +27dBm
0.5 ~ 14GHz: -27 ~ +27dBm
14 ~ 18GHz: -27 ~ +27dBm（仅适用于选件14B）
18 ~ 20GHz: -21 ~ +27dBm（仅适用于选件14B）
预定标因子： 128
阻抗： 50Ω 标称值 VSWR＜2.0：1
调幅容差： 在灵敏度范围内＞90%
最大安全电压： +27dBm
连接器： 精密N 型（阴）
后面板输入和输出
参考输入： 1，5 或者10MHz，0.1 ~ 5 Vrms 正弦波，阻抗≥1kΩ
参考输出： 10MHz，＞1 Vrms 正弦波输入50Ω
待命输入： 所有测量功能待命
阻抗： 大约1kΩ
频率范围： DC ~ 80MHz
后面板测量输入： A，B，C（选件11/90）
阻抗： 1MΩ//50pF 或50Ω（VSWR≤2：1）
连接器： 对于后面板输入C 为SMA 型（阴）
对于所有其他输入/输出为BNC
辅助功能
触发释抑
延时范围： 20ns ~ 2s, 10ns 分辨率
外部起止待命
模式： 起动，停止，起止待命
输入通道： A，B 或E-后面板
待命信号最大重复速率：
通道A，B： 160MHz
通道E： 80MHz
起始延时范围： 20ns ~ 2s, 10 ns 分辨率
统计处理
功能： 最大，最小，平均值，Δmax-Min,标准偏差，阿伦偏差
显示： 数字，直方图或趋势图
取样量： 2 ~ 2×109个样本
极限限定： OFF 切断或捕获高于极限/低于极限/在极限范围内或者在极限范围以外的数据。
测量调步：调步时间范围： 4us ~ 500s
数学处理
功能： （K*X+L）/M 和 （K/X+L）/M。X 是当前的读数，而K，L 和 M 则是常数，经键盘设置或者使用固定的参考值（ 0 X ）。
其他功能
测量时间： 对于频率，短脉冲串和周期平均功能为20ns ~ 1000s。对于其他测量功能，测量时间则为单周期。
时基参考： 内部，外部或者自动
显示保持： 将结果固定，直到Restart 启动新一轮的测量。
极限报警： 前面板上的图形显示和/或经由GPIB 发出的SRQ 信息。
极限值： 下限，上限
设置： OFF 关断或者设置为数值高于极限/低于极限/在极限范围内或在极限范围之外便报警。
报警状态： STOP（停止）或者CONTINUE（继续）
显示: 数字+图形
被存储的仪器设置： 20 个
仪器设置可以由内部非易失存储器加以保存和调用。其中10 个可由用户进行保护。
显示器： 背光的LCD 图形屏幕 ，用于菜单控制，数字读出和状态信息显示。
位数: 数字模式下为14 位显示。
分辨率： 320*97 像素
|
价格便宜，性能卓越的计数器/分析仪
● 仪器与 750k 的内部数据存储器之间的传输速度高达250k 次测量/秒
● 极快的 GPIB/USB 总线传输速度：500 次测量/秒（单次测量模式）；5k 次测量/秒（组测量模式）
● 极高的测量分辨率：12 位/秒（频率），100ps（时间），0.001°（相位）
● 测量结果最多可以达到 14 位显示
● 频率范围：标准配置为 400MHz，高频通道通过选件可达3，8，14 和20GHz
● 便于使用：测量结果的多参数显示和图形显示功能（包括统计、直方图和趋势图显示）
出色的性价比
● 除了 Pendulum 公司推出的频率计产品CNT-91 以外，不论用户的测量任务是什么，CNT-90 时间间隔测试仪/频率计/分析仪的测量表现均超过了市场上的其它任意一款频率计数器。 功能多样技术先进
CNT-90 时间间隔测试仪/频率计/分析仪不仅拥有世界一流的性能，还是适用于多种专门性测量的最优工具。CNT-90 拥有以下这些功能特点：
● 零死区时间技术和触发事件连续时间标记：正是因为CNT-90 时间间隔测试仪/频率计/分析仪拥有零死区时间测量和触发事件连续时间标记的功能特点，测量结果才能够被用来计算阿伦方差。上述功能特点同样在机械领域（如：旋转编码器测试）和医疗领域（如：神经冲动/呼吸周期）拥有着非常重要的价值，在这些领域的特定测量中，用户要求被测对象的每一个周期都必须被测量。
● 极限限定：极限限定功能在实现统计参数的正确计算过程中是非常方便的工具，离散簇（如：CD 播放器和HDB3-编码数据）中的数字脉冲往往存在着抖动，通过使用极限限定功能，用户可以完成对抖动的验证。用户通过设置极限值，可在计算中将单个的离散簇分离出来。
● 滞后补偿：在时间间隔测量时，滞后补偿能够大大的降低触发电平误差。目前市场上绝大多数频率计的触发电平误差为15-20mV，而使用了滞后补偿的CNT-90 的触发电平误差仅有典型值2.5mV。这也就意味着在关键的时间间隔测量中，触发精度被提高了6-8倍。
电池选件
CNT-90 时间间隔测试仪/频率计/分析仪拥有电池选件23/90，电池容量为90Wh。在没有交流电源的测量现场，电池选件能够至少为仪器供电4.5 个小时。
在待命（Stand by）模式下，电池能够保持OCXO 持续加电运行，持续运行时间可达24 个小时。在以下三种不同的应用中，频率计数器/分析仪的电池选件极具应用价值：
● 在测量现场没有交流电源的情况下，依旧能够完成测量。
● 在运输高稳定度OCXO 时不断电，这样也就维持了OCXO 的测量稳定度。仪器被运输到测量现场之后，无需预热，便可以立即开始测量。
● 电池组在功能上类似于一个内置的UPS（不间断电源）。 卓越的图形显示功能
CNT-90 的独特特点之一便是图形显示和面向菜单的设置。非专业人员很容易进行正确的设置而不会有发生重大错误的危险。
仪器采用多参数显示模式：在显示主要测量值的同时也在屏幕下方显示附加的辅助测量值，如：在显示被测频率值的同时显示辅助参数Vmax/Vmin/Vp-p，在显示被测相位值的同时显示辅助参数频率和衰减。这种多个参数同时显示的模式使得用户无需再使用额外的测试仪器，就能对一些常见问题给出直接的答案，如“这个滤波器的衰减和相移是什么？”。
测量结果即可以用数字来显示，也可以用图形来显示。图形显示（直方图、趋势图）对抖动的特性给出更深入的理解。图形显示还为用户提供了被测对象随时间变化（从缓慢飘移到快速调制）的更佳图像（趋势图）。同一数据集的统计结果可以用三种不同的方式来显示，即数字显示、直方图和趋势图显示。很容易在相同数据的三种不同显示模式之间进行捕获和转换。
选件23/90 电池单元
电池类型： 锂离子型，90Wh（瓦·时）
外部DC 输入：10 ~ 18V dc；max 6A
工作温度范围： -20 ~+40℃
存储： -20 ~+60℃ 一个月
-20 ~+45℃ 三个月
-20 ~+20℃ 一年
电池工作时间（25℃时）：
ON：＞4.5 个小时
Stand-by：＞24 个小时
充电： 当交流电源或外部直流电源与仪器连接时，自动开始充电
电池状态显示： 在显示屏上提供低电量报警显示
重量： 2.3kg
一般指标
环境数据
等级： 符合MIL-PRF-28800F，Class3 标准
工作温度： 0℃ ~+50℃
存放温度： -40℃ ~+71℃
湿度： 5% ~ 95%（10℃ ~30℃）
5% ~ 75%（30℃ ~40℃）
5% ~ 45%（40℃ ~50℃）
海拔高度： 4600 米
振动： 按照MIL-PRF-28800F，Class3 标准通过随机振动和正弦振动测试。
冲击： 按照MIL-PRF-28800F，工作台堆放标准通过半正弦30G 测试。
运输跌落测试： 按照MIL-PRF-28800F 标准对耐用硬质运输箱和低硬度运输箱进行了测试。
可靠性： 平均故障间隔时间（MTBF）为30000 小时（计算值）。
安全性： 符合EN61010-1，Pollution degree 2, meas cat I, CSA C22.2 No1010-1,CE 标准。
电磁兼容性（EMC）： 符合EN61326（1997）；A1（1998）标准，并按照EN50082-2，Group 1,Class B,CE 标准提高了测试级别。
电源要求
基本型号： 90 ~ 265Vrms, 45 ~ 440Hz,＜40W
尺寸和重量
宽×高×长： 210×90×395mm（8.25×3.6×15.6 in）
重量： 净重2.7 kg（5.8 磅）
装运重量约为3.5 kg（7.5 磅）
订货信息
主机
CNT-90 400MHz, 100ps 计数器/时间间隔测试仪，包括标准时基。
仪器同时包括： 18 个月的产品保修期，电源线，用户文件光盘以及校准证书。
输入频率选件
选件10 3GHz 输入C
选件13 8GHz 输入C
选件14 14GHz 输入C
选件14B 20GHz 输入C
时基选件
选件 19/90 中级稳定度恒温时基；0.06ppm/月
选件30/90 极高稳定度恒温时基；0.01ppm/月
选件40/90 超高稳定度恒温时基；0.003ppm/月
可选附件
选件 11/90 后面板输入
选件22/90 机架安装套件
选件23/90 电池单元
选件27 软运输箱
选件27H 耐用的硬质运输箱
选件29/90 用于CNT-90 的调制域分析软件Time View
选件90/01 带协议的校准证书，标准振荡器。
选件90/06 带协议的校准证书，恒温振荡器。
选件90/00 带协议的校准证书，保持频率老化/周。
选件95/03 延长到3 年的保修期。
选件95/05 延长到5 年的保修期。
OM-90 英文版用户手册（印刷版本）
PM-90 英文版用户编程手册（印刷版本）
SM-90 英文版维修手册
GS-90-EN 英文版入门指南
GS-90-FR 法文版入门指南
GS-90-DE 德文版入门指南
GPIB 接口：
兼容性： IEEE 488.2-1987，SCPI 1999 53131A 兼容模式。
接口功能： SH1，AH1，T6，L4，SR1，RL1，DC1，DT1，E2
最大测量速率：
经GPIB： 5k 次读数/秒（Block mode）
500 次读数/秒（Individual Get triggered）
到内部存储器： 250k 次读数/秒
内部存储器容量：CNT-90： 达750k 个读数。
USB 接口：
USB 版本： 2.0 版全速（11Mbit/s）
计量
模式： 无须开箱，菜单控制
频率计量： 0.1，1，5，10，1.544 以及2.048MHz
|
产品文档
CNT-90 频率计数器/分析仪【PDF】数据表
PDF
