产品描述

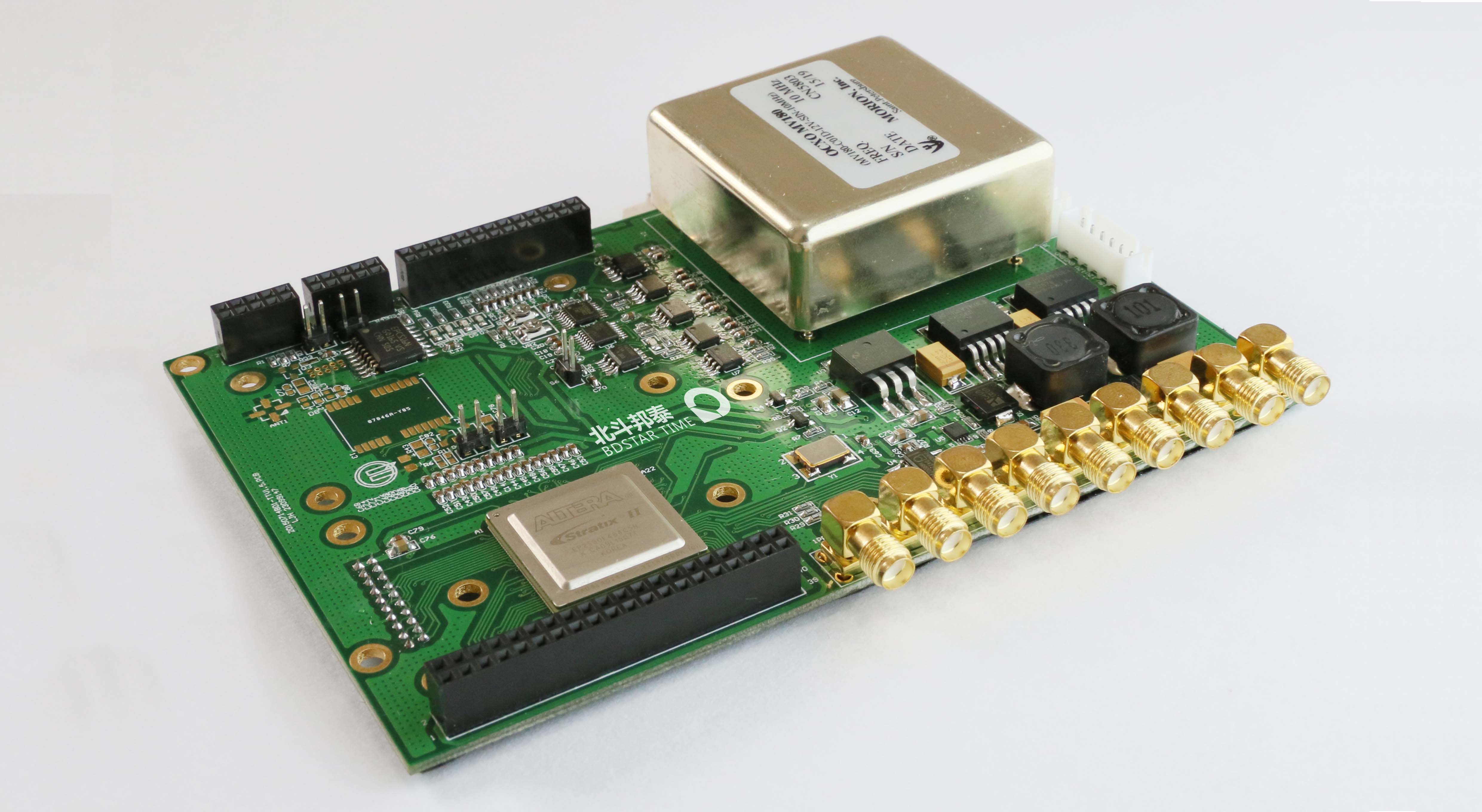

T200 GPS北斗双模恒温晶振同步时钟模块是一款高集成度的GPS/北斗双模驯服恒温晶振时间同步服务器同步时钟模块，该模块集成了俄罗斯进口双槽恒温晶振OCXO和高精度授时型GPS/北斗双模 OEM板,采用大规模高速FPGA集成电路作为主处理芯片，内部处理时钟频率达到320MHz，和高速AD、DA芯片和基于锁相环的高精度时频控制算法，产生并发送精确稳定的时间和频率信号（10MHz、1PPS、TOD）。
频率输出日平均准确度<1E-12，实时准确度可以达到2E-10，守时精度优于1us/小时。便于集成于发射机、各种仪器仪、DVB、DAB、CMMB、DTMB、Wimax、CDMA等系统对时间频率要求苛刻的领域，为系统提供高精度的时间和频率参考信号。
T200 GPS北斗双模恒温晶振同步时钟模块融合多种模式的卫星导航体制的信号，同时可以选装多个不同厂家的GPS/北斗双模定位或授时模块（最多三个）；采用合理的融合算法获得比单一体制、单一定位模块更好的时间、频率性能。采用多个同频相移频率信号进行晶振的驯服，提高对晶振的控制精度。提供良好的守时时频信号，在无法正常接收卫星信号的时候，产生递推的秒脉冲（1pps）和时间信号，以适应较短时间内信号丢失的情况。提供多种时间发布接口，满足多种外部应用接口。
调频和调相相结合的频率和1pps产生技术：
1pps时间信息是GPS驯服晶振输出10MHz信号经过10,000,000次分频后得到1pps信号和GPS/北斗模块产生的1pps的融合值，使得最终产生的1pps具有良好的短稳和长稳特性，采用调频和调相相结合的技术来进行频率的控制，保证频率准确性的同时，保证频率相位和1pps相位的一致性，这种特性特别适合于数字视频广播、CDMA等要求苛刻的领域。
技术指标
|
重要特点
● 内置进口高性能双槽恒温晶振
● 利用GPS北斗自动校准晶振频率
● 可灵活选配多种GNSS接收机
● 日平均准确度<1E-12
● GPS北斗丢失自动切换到守时模式
● 调频和调相结合的频率和1pps产生技术
● 通讯物联网
● 数字电视/广播网
● 3G/4G/LTE
● 航空航天
● 国防军工
● 电力通讯
● 同时具有优秀的长期稳定度和短期稳定度
物理及环境参数:
● 尺寸：146X 102 X 40 mm
● 重量：500g
● 电源： 15~22V DC
● 工作温度：-10℃～+50℃
● 存贮温度：-25℃～+85℃
● 湿度： 95％无冷凝
● 功耗： 启动<20W, 工作<8W
● 符合GJB2242-94《时统设备通用规范》3.9.1中关于电磁兼容的规定
● 标准配置:
● 双模时钟模块 1台
● 30 CM SMA---BNC大墙头 转接线 1套
● 30米BNC接头GPS北斗天线及支架 1根
选件
● 支持多路RS485、RS422、1PPS、1PPM、1PPH、IRIG-B AC、IRIG-B DC码输出。
|
产品文档
T220 GPS北斗时钟模块【PDF】数据表
PDF
