产品描述
T200 GPS/北斗同步时钟模块融合多种模式的卫星导航体制的信号，同时可以选装多个不同厂家的GPS/北斗双模定位或授时模块（最多三个）；采用合理的融合算法获得比单一体制、单一定位模块更好的时间、频率性能。采用多个同频相移频率信号进行晶振的驯服，提高对晶振的控制精度。
提供良好的守时时频信号，在无法正常接收卫星信号的时候，产生递推的秒脉冲（1pps）和时间信号，以适应较短时间内信号丢失的情况。提供多种时间发布接口，满足多种外部应用接口。
调频和调相相结合的频率和1pps产生技术：
1pps时间信息是GPS驯服晶振输出10MHz信号经过10,000,000次分频后得到1pps信号和GPS/北斗模块产生的1pps的融合值，使得最终产生的1pps具有良好的短稳和长稳特性，采用调频和调相相结合的技术来进行频率的控制，保证频率准确性的同时，保证频率相位和1pps相位的一致性，这种特性特别适合于数字视频广播、CDMA等要求苛刻的领域。
标准时间同步时钟GPS北斗同步时钟 技术指标输出信号:10MHz
1路，MMCX接口，正弦波，3.3V，TTL电平，50Ω
频率准确度：<1E-12（GPS或北斗二代锁定，24小时平均值）
保持精度：<8us（GPS和北斗二代都断开，保持24小时内）
稳定度：
1s<5E-12
10s<1E-11
相位噪声：
10 Hz <-123 dBc/Hz
100 Hz <-145 dBc/Hz
1 kHz <-150 dBc/Hz
10 kHz <-155 dBc/Hz
1PPS
1路，MMCX接口，3.3V，LVTTL电平，50Ω；
授时精度：15ns（RMS）GPS或北斗二代锁定；
上升沿时间 <8ns；
占空比： 1：100（可指定）；
TOD信号
1路，TTL电平，NMEA-0183兼容北斗的协议格式及内容，，9600-N-8-1
GPS北斗接收机
频率：GPS L1；BD2 B1
系统模式（可设置）：
单北斗定位模式
单GPS定位模式
GPS北斗混合定位模式
通道：32通道
首次定位时间：冷启动：<35s；热启动<1s，重捕获<1s
授时精度优于<30ns(RMS)
定位精度：3m（RMS）
速度精度：0.1m/s
北斗同步时钟模块WEB 网管监控实时监控统状态，包括 RAM、CPU 利用率及进程、CPU 平均负载、磁盘分区信息、系统正常工作时间、系统正在运行时间等；显示系统信息，包括主机名称、操作系统内核版本、内存、CPU 信息、系统定时任务等；实时监测网口传输速率，监测网络连接，ARP 缓存表，网口带宽显示；可直接查询最近登录服务器的 IP 地址和登录日期，及正在登录账户信息。 |
重要特点
● 内置进口高性能双槽恒温晶振
● 利用GPS北斗自动校准晶振频率
● 可灵活选配多种GNSS接收机
● 日平均准确度<1E-12
● GPS北斗丢失自动切换到守时模式
● 调频和调相结合的频率和1pps产生技术
● 同时具有优秀的长期稳定度和短期稳定度
● 保持精度（24小时）：<±6us
符合GJB2242-94《时统设备通用规范》3.9.1中关于电磁兼容的规定   标准配置:
双模时钟模块 1台
30 CM MMCX---BNC大墙头 转接线 1套
30米BNC接头GPS北斗天线及支架 1根
选件
支持多路RS485、RS422、1PPS、1PPM、1PPH、IRIG-B AC、IRIG-B DC码输出。

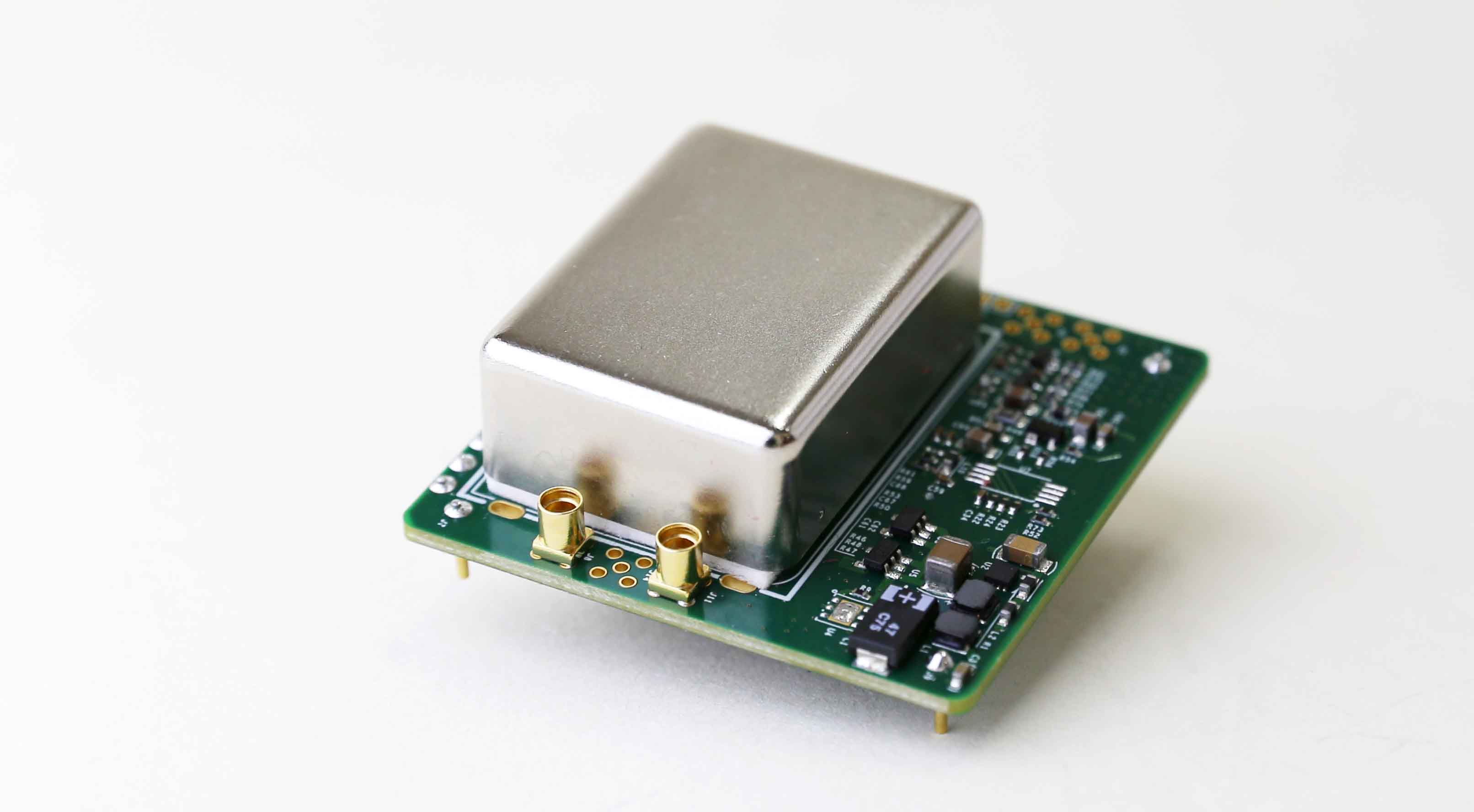

北斗同步时钟模块正面图 北斗同步时钟模块反面图 物理及环境参数:
电源： 12VDC
工作温度：-40℃～+70℃
存贮温度：-55℃～+85℃
湿度： 95％无冷凝
功耗： 启动<5W, 工作<2W
|
产品文档
T200 GPS/北斗同步时钟模块【PDF】数据表
PDF
