产品描述

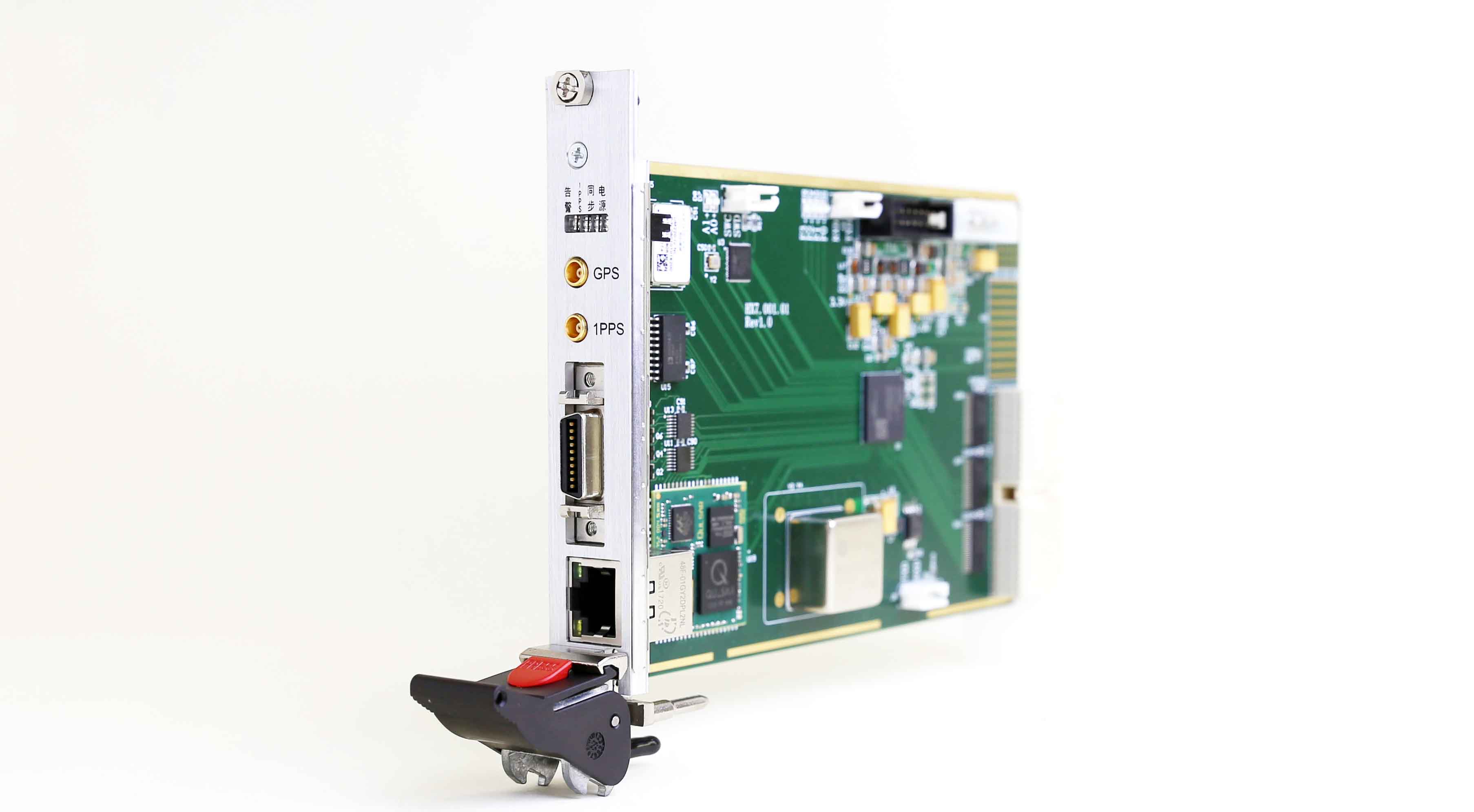

T220-X PXI同步时钟卡支持多种参考输入和输出，可根据需求采用不同的组合为计算机系统提供高精度时间信息，同时也可对外授时。支持GPS、1PPS和TOD信号作为参考源输入，对外授时输出PTP、B码、TOD+1PPS信号。
该板卡通过PXI接口为计算机传递时间信息和定时中断信号，实现计算机软件时间与板卡的时间同步。内置高温恒温晶振，即使切断所有参考时间源，板卡内部高稳晶振仍能在一定时间内保持一定时间精度范围内连续运行，从而继续为计算机系统提供较准确的时间信号，大大提高了产品连续运行的可靠性。
技术指标接收机
频 点：GPS（L1），BD2（B1）；
通道数量：跟踪48通道；
授时精度：＜30ns(RMS)；
水平精度：15m；
高程精度：20m；
连 接 器：MCX。
IEEE-1588
路数：1路；
版本：IEEE1588 V2（主钟模式）；
同步精度：≤100ns（点对点）；
连接器：RJ45
B-DC输入/输出
路 数：1路；
电 平：RS422（隔离）；
同步精度：≤100ns（OCXO）；
连接方式：SCSI。
Tod输入/输出
路 数：1路；
电 平：LVTTL；
串口协议：9600-N-8-1；
帧 格 式：NMEA（ZDA）。
连接方式：SCSI。
1PPS输入/输出
路 数：1路；
电 平：LVTTL；
连接方式：SCSI。
可编程脉冲信号
路 数：2路；
输入电平：LVTTL；
周期范围：100us~1S;
脉宽范围：200us~999900us;
步 进：10ns
连接方式：SCSI。
电源
供电：PXI插槽 5V供电。
功耗：3W（典型值）。
环境特点
操作温度：-20℃～60℃；
存储温度：-25℃～85℃；
湿度：≤95%，无冷凝
|
重要特点
● 支持GPS、北斗接收机
● 支持B码、1PPS+Tod作为参考源输入
● 支持IEEE-1588 V2协议(主钟对外授时)
● 支持GPS/BD驯服本地恒温晶振
● 支持B码、1PPS+Tod对外授时
● 支持可编程脉冲信号输出
● 支持windows 系统，提供丰富的软件接口
● PXI 接口,兼容各种工控机
 正面 WEB 网管监控实时监控统状态，包括 RAM、CPU 利用率及进程、CPU 平均负载、磁盘分区信息、系统正常工作时间、系统正在运行时间等；显示系统信息，包括主机名称、操作系统内核版本、内存、CPU 信息、系统定时任务等；实时监测网口传输速率，监测网络连接，ARP 缓存表，网口带宽显示；可直接查询最近登录服务器的 IP 地址和登录日期，及正在登录账户信息。 |
产品文档
T220-X PXI同步时钟卡【PDF】数据表
