T710-H GPS铷原子钟恒温晶振频率标准

T710-H GPS铷原子钟恒温晶振频率标准
GNSS时钟同步服务器

GPS铷钟恒温晶振组合频率源 获取报价

产品描述

T710-GROH GPS铷原子钟恒温晶振频率标准主要有高精度授时型GPS接收机、高性能铷原子钟、低相噪锁相晶振、控制模块和低噪放模块组成。通过数字锁相技术综合了GPS的长期稳定性、铷原子钟的低老化特性和恒温晶振的高短稳低相噪特征，创新出一种具有长短稳兼好、准确度高的低相噪高精度原子频率标准。在GPS锁定状态下，10MHz频率稳定度可以达到普通铯钟性能，具有较高的性价比。

 T710-GROH GPS铷原子钟恒温晶振频率标准输出1PPS信号，是经铷原子钟频率信号分频得到，且同步与GPS输出的UTC时间，与GPS原始秒脉冲相比分频脉冲经过平滑，克服了原始脉冲波动及跳变带来的影响，是UTC时间基准的复现。当GPS信号丢失或出现异常时，设备能智能识别，自动切换到铷原子钟守时模式，持续提供高稳定性的时间频率信号。

 T710-GROH 设备采用2U机箱设计，可输出10MHz、1PPS及TOD信息（选件支持多路10MHz、5MHz、1MHz、1PPS输出)。可广泛应用于雷达、通信、计量校准、电力、电子对抗、航天测控等领域。

主要特点

● 内置进口高性能铷原子钟和高稳低相噪晶振
● 利用GPS自动校准铷钟频率
● 高精度授时型接收机
● 日平均准确度<5E-13
● GPS信号丢失自动切换到守时模式
● 采用智能学习和保持算法
● 铯钟量级的铷原子恒温晶振组合频率基准

主要优点

● 同时具有优秀的长期稳定度和短期稳定度
● 选件支持适用雷达的高精度100MHz 80MHz高稳低相噪频率信号输出

输出信号

● 10MHz 1路，BNC接口，50Ω正弦波
 输出幅度：12dBm±1dB
 准 确 度： ≤5E-13（开机48小时以后，
 GPS锁定状态，24小时平均准确度）
 开机特性： 加电5分钟： ≤5E-10
 加电4小时： ≤1E-11
 加电12小时后： ≤5E-12
 稳定 度： ＜5 E -12/20ms
 ＜7 E-13/1s
 ＜4 E-13/10s
 ＜6 E-13/100s
 ＜5 E-13/日（GPS锁定）
 相位噪声: ≤-130dBc/Hz @10Hz
 ≤-150dBc/Hz @100Hz
 ≤-160dBc/Hz @1kHz
 ≤-170dBc/Hz ≥10kHz
 失真： 谐波：≤-50dBc
 非谐波：≤-100dBc
● 1PPS秒脉冲:
 1路，BNC，TTL电平，输出阻抗50Ω
 同步精度：优于±20ns
 脉冲宽度：25us
 上升沿： <3ns
 抖动： <20Ps
 当GPS锁定时，秒脉冲与GPS同步
 当GPS失锁时，由内置铷原子频标保持
● 100MHz输出（选件）
 相位噪声: ≤-108Bc/Hz @10Hz；
 ≤-125dBc/Hz @100Hz；
 ≤-145dBc/Hz @1kHz；
 ≤-150dBc/Hz ≥10kHz；
● 守时精度
 GPS失锁24小时后，频率准确度：<1E-11；
 1pps守时：<1us

后面板


物理以及环境参数

● 尺寸：19英寸2U上架机箱 420mm×89mm×300mm
● 重量： <4.5Kg
● 电源： AC 220V±20% 47Hz ～63Hz
● 工作温度：-10℃―+50℃
● 存贮温度：-25℃―+85℃
● 湿度： 95％无冷凝
● 功耗：≤30W
● 符合GJB2242-94《时统设备通用规范》3.9.1中关于电磁兼容的规定

选件信息

● 支持多路30.72 MHz、80MHz、100MHz、RS485、RS422、1PPS、 1PPM、1PPH、IRIG-B AC、IRIG-B DC、NTP、PTP输出。
● 支持北斗二代或GLONASS参考源接入。

T710-GROH Phase Noise Performance

T710-GROH Phase Noise Performance

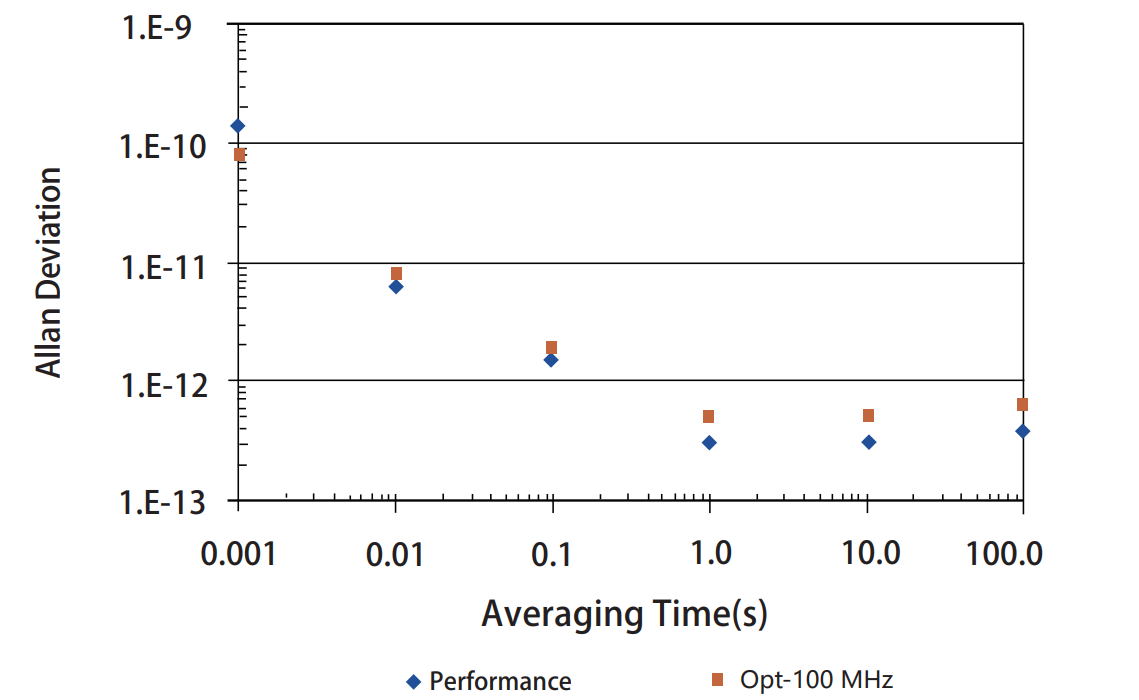

T71-GROH Short-Term Stability
