产品描述
T220M-2 GPS北斗同步时钟模块是一款高集成度的GPS/北斗同步时钟模块，该模块集成了高稳晶振的驯服晶体振荡器和高精度授时型GPS接收板，产生并发送精确稳定的时间（10MHz）和频率信号（1PPS）。拥有超低相位噪声、非常优秀的自主守时能力，同时拥有-20℃～+70℃的宽温度适应范围，可应用于车载、机载、舰载等工况复杂恶劣的平台，为系统提供高精度的时间和频率参考信号。
T220M-2 GPS北斗同步时钟模块融合高精度授时型GPS接收板的信号，采用同频相移频率信号进行晶振的驯服，提高对晶振的控制精度，提供良好的守时时频信号。定制驯服时间系统，脱离1PPS，在无法正常接收卫星信号的时候，产生秒脉冲（1PPS）和时间信号（10MHz），以适应较短时间内信号丢失的情况。
调频和调相相结合的频率和1PPS产生技术：1PPS时间信息是驯服晶振输出10MHz信号经过10,000,000次分频后得到1PPS信号和GPS模块产生的1PPS的融合值，使得最终产生的1PPS具有良好的短稳和长稳特性，采用调频和调相相结合的技术来进行频率的控制，保证频率准确性的同时，保证频率相位和1PPS相位的一致性。
重要特点
● 内置高性能驯服晶体振荡器
● 日平均准确度<1E-12 ● GPS北斗丢失自动切换到守时 ● 利用GPS北斗自动校准 ● 铷钟量级的晶振 主要应用
● 自主守时
● 通讯
● 电力
● 银行
● 自主导航
技术指标10MHz
● 1路，SMA接口
● 波形：正弦波
● 输出阻抗：50Ω
● 输出功率：≥ 7dBm
● 谐波抑制：≤‐30dBc
● 1S稳定度：≤3E-12
● 驯服准确度：<1E-12（24小时平均值）
● 24小时守时能力：≤5us（驯服24小时后断开驯服）
|
1pps
● 1路，SMA接口
● 波形：方波
● 高电平电压：3.3V±0.2V
● 低电平电压：0V±0.2V
● 高电平脉宽：100ms
● 对齐方式：上升沿对齐
● 输出阻抗：51Ω
● 同步精度：＜20ns
物流以及环境参数
● 尺寸：90X 55 X 22 mm
● 重量：110g
● 供电：12V DC
● 工作温度：-20℃～+70℃
● 存贮温度：-25℃～+85℃
● 湿度：95％无冷凝
● 功耗：启动小于5W，工作小于4W
● 符合GJB2242-94《时统设备通用规范》3.9.1中关于电磁兼容的规定。
标准配置
● 时钟模块 1个
● 30 CM SMA---BNC大墙头 转接线 1个
● 30米BNC接头GPS北斗天线及支架 1根

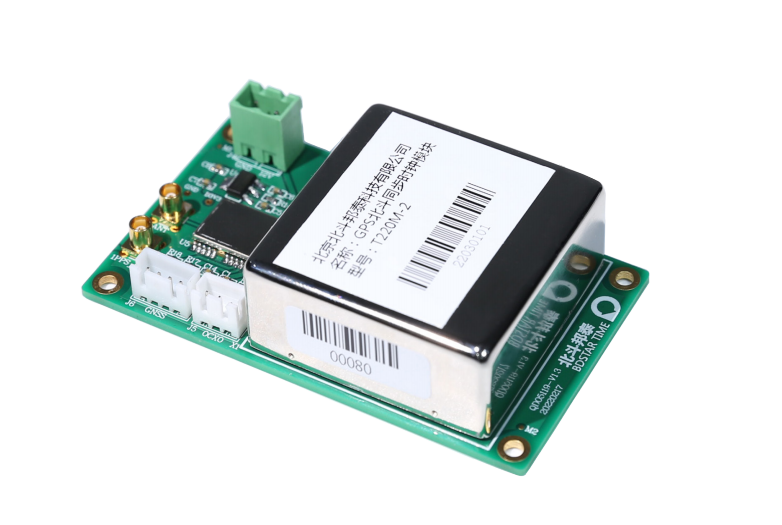

模块正视图 |
产品文档
T220M-2【PDF】数据表
PDF
