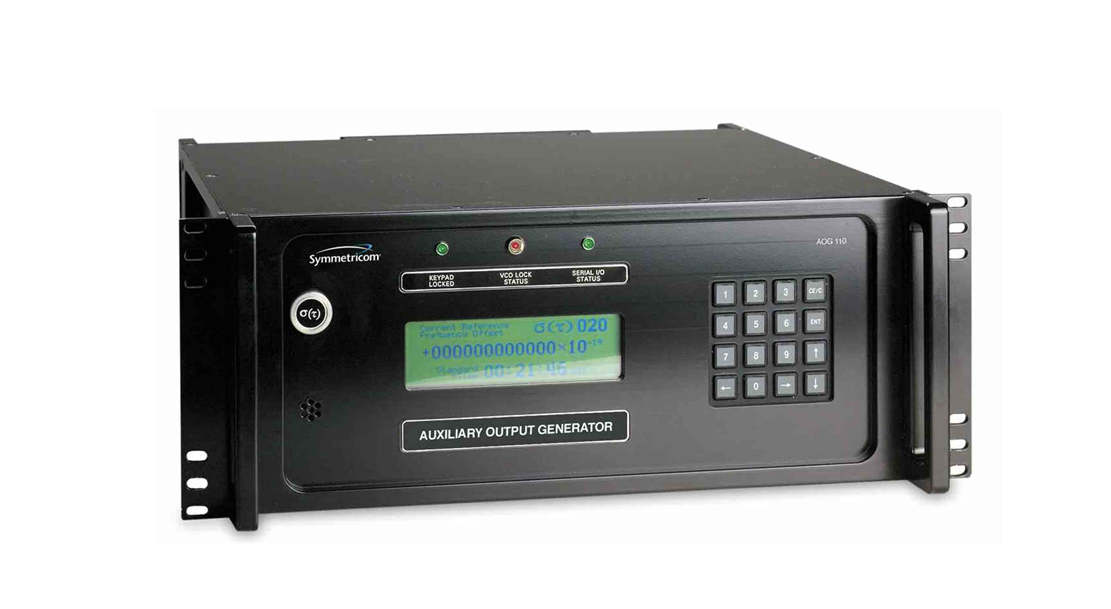

AOG110相位微跃器  GPS北斗时间服务器频率

AOG110相位微跃器 GPS北斗时间服务器频率
相位微跃器

获取报价

产品描述

Microsemi公司的AOG-110相位微跃器(Microsemi''s Auxiliary Output Generator™)专门用于解决高性能频率标准设备使用的相关性能。目前,调整偏差,扩展频率标准是非常困难的,不损害性能表现是不切实际的。AOG-110提供的5MHz输出,可在较宽的范围内,以极高的分辨率编程调节,是一项经济之选。

技术指标

性能:

秒稳优于3.0E-13
1/t稳定度近似于秒稳
相位噪声:<3dB
3路5MHz输出:+13dBm,50Ω
VCXO范围:>1.0E-6
输出隔离度:>80dB
5MHz输入范围:+6dBm至+15dBm
温度特性:<10ps/℃



定时输出:

类型:1PPS(正向脉冲)
振幅:> 3V,50Ω(TTL兼容)
脉冲宽度:20μs
上升沿:<5ns
抖动:<1ns RMS



时间输入:

类型:1PPS(正向脉冲)
振幅:>3V,50Ω(TTL兼容)
脉冲宽度:20μs
上升沿:<5ns
抖动:< 1 ns RMS
同步精度(输入到输出):<15ns



供电:

通用:85-265VAC,47-440Hz
备用直流输入:8-30VDC
功率:运行20W,启动40W



物理规格:

尺寸:17.78 cm x 42.54 cm x 53.34 cm(7.0”x16.75”x21.0”)
重量:约40磅




重要特点

● 5 MHz低相位噪声输出
● 可编程相位偏移1ps
● 可编程频率范围1E-19至5.0E-8
● 温度控制技术确保温度特性
● 由微波激射型氢原子钟技术研发的RF次系统持)
● 第二代微处理器控制
● 提供键盘访问数字化相位和频率控制界面
● 提供液晶显示器便于查阅配置信息和性能表现
● 提供RS-232串口实现全功能控制
● 提供密码安全保护机制下的远程控制
● 双模式频率控制,允许分步式或一步式频率设置
● 输出相对相位控制用户定义的时间间隔
● 可编程间隔可挂起和恢复
● 实时时钟设置和调整


Frequenc Stability

通讯接口:

兼容RS-232的控制端口
支持1200、2400、4800、9600和19200波特率
键盘控制的远程锁定模式
所有的频率,相位和时钟控制支持远程操作
运行数据和鉴定支持远程操作




AOG110相位微跃器 GPS北斗时间服务器频率【PDF】数据表
PDF
